外螺纹滚珠丝杠安装方法

文章来源：东莞创驰传动科技有限公司发布日期：2020-8-27 浏览：1096次

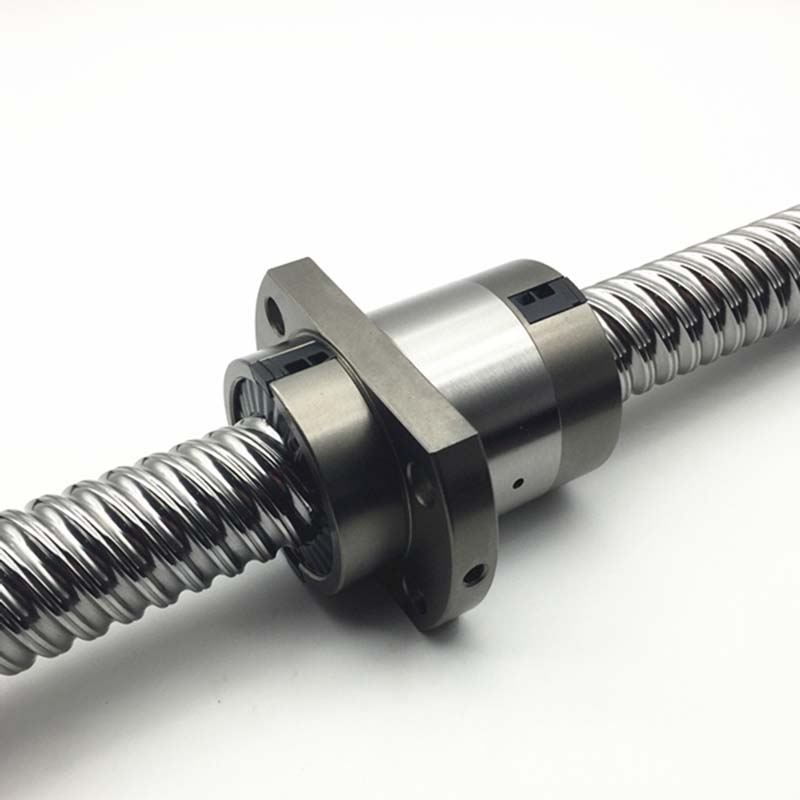

一、滚珠丝杠副的安装调节
1．构造基本原理
滚珠丝杠副是旋转健身运动与匀速直线运动互相变换的新式齿轮传动。
2.滚珠丝杠副的循环系统方法
滚珠丝杠副的构造与钢珠的循环系统方法相关，安钢珠在全部循环系统全过程中与丝杆杠表层的触碰状况，滚珠丝杠副可分成汽车内循环和外循环二种方法。
3.滚珠丝杆螺帽副的力矩方式
①调整2个螺帽使之造成径向偏位，以清除她们中间的空隙和释放预紧力。这类调节方式具备构造简易靠谱、刚度好和装卸搬运便捷等优势。
这二种调节的方法构造繁琐，但调节便捷，根据简易的测算便可得到调节量，可完成定量分析的高精密调整，是现阶段比较普遍的二种构造方法。
二、滚珠丝杠副的支撑点和支撑点滚动轴承的相互配合
1.支撑点方法
①一端装角触碰球轴承。
这类安裝支撑方法只适用短滚珠丝杠，它承载力小，径向弯曲刚度低，一般用以数控车床类的调整阶段
②一段拼装组合型角触碰球轴承，另一端为深沟球轴承
一般用以规定中等水平速率的回传动轴中。
③两边装深沟球轴承
一般用以中等水平速率旋转及径向荷载较小的轴中。
④两边装角触碰球轴承
适用高速运行、高精密旋转纵坐标中
三、滚珠丝杠副的机械加工工艺
四、滚珠丝杠副的机械加工工艺（例二维操作台安装）
（1）将丝杆杠螺帽橡胶支座固定不动在滚珠丝杆的螺帽上。
（2）用轴承安装套筒规格将2个角接触轴承和深沟球轴承安裝在滚珠丝杆上。两角接触轴承中间加内、外滚动轴承隔圈。装两触碰滚动轴承以前，先要把带座轴承透盖装在滚珠丝杆上。
（3）轴承安装进行
（4）用千分尺精确测量两带座轴承的管理中心高、直线滑轨、等高线块的高宽比并开展纪录，测算误差。
（5）将带座轴承安裝在滚珠丝杆上
（6）依据直线滑轨安裝工作规范安裝好需要的直线滑轨。
（7）用相对的内六角螺丝，幷加与前边精确测量两带座轴承管理中心高之差相同薄厚的调节密封垫，将带座轴承力矩在底版上。
（8）各自将滚珠丝杠挪动到滚珠丝杆两边，用杆杠丝表精确测量螺帽在滚珠丝杆两边的高宽比，调节所加密封垫的薄厚，使两带座轴承的管理中心高相同。
（9）用千分尺各自精确测量滚珠丝杆与二根滑轨中间的间距，调节带座轴承的部位，使滚珠丝杆坐落于两滑轨的正中间部位。
（10）各自将丝杆杠螺帽挪动到滚珠丝杆两边，杆杠丝表吸咐在直线滑轨上，用杆杠丝表打在滚珠丝杠上精确测量滚珠丝杆与滑轨是不是平行面，用硫化橡胶锤调节带座轴承，使滚珠丝杆与滑轨平行面。
（11）将等高线块各自放到直线滑轨上，将中双翘板放到等高线块上调节导轨滑块的部位，用螺钉将等高线块、中双翘板固定不动在直线滑轨上。用千分尺精确测量滚珠丝杠橡胶支座与中双翘板中间的空隙尺寸。随后将螺钉旋松，在滚珠丝杠橡胶支座与中双翘板中间添加与精确测量空隙薄厚相同的调节密封垫。
（12）用（6）同样的直线滑轨安裝工作规范安裝好需要的直线滑轨.
（13）将中导轨滑块板上的螺钉扭紧，用大带磁内径百分表座固定不动90o直角尺，使直角尺的一边与中双翘板侧边的滑轨侧边紧贴着一起。将杆杠内径百分表吸咐在木地板上的适合部位，内径百分表断路器打在直角尺的另一边上，另外将手柄装在滚珠丝杆上边。要动手能力抡使中双翘板上下挪动。用硫化橡胶锤轻轻地调节中双翘板，使中双翘板挪动时百分之表明数没有产生变化，说名左右双层滑轨以做到互相竖直。
（14）依照所述（1）--(5)安装中双翘板上放的滚珠丝杠。

（15）用（7）---（10）一样的安装方法将中双翘板滚珠丝杠安裝在板上。
