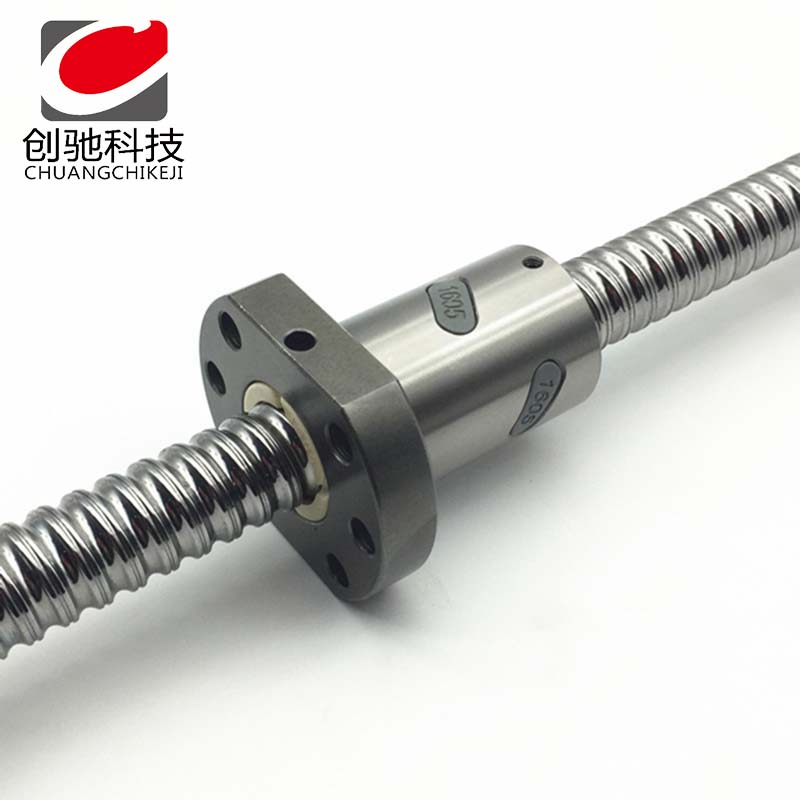

滚珠丝杠内钢球在丝杠轴和螺母之间滚动,效率较高

文章来源:东莞创驰传动科技有限公司    发布日期:2020-9-18    浏览:2130次


若配合支撑单元,可直接装配在螺母座上,可方便地实现高精度进给。
其主要特征:
一、低驱动转矩。
滚珠丝杠内钢球在丝杠轴和螺母之间滚动,效率较高;相对于以往的滑动丝杠,所需的驱动力矩只有滑动丝杠的三分之一(见下图)。这样既能使旋转运动变为直线运动,又能使直线运变为旋转运动。
(正向效率:旋转成直线;反向效率:旋转成直线)
能微量进给。滚珠丝杠因钢球做滚动运动,起动力矩极小,不会产生类似滑行运动中容易出现的蠕动、滑行现象,所以能正确进行微量喂料。
下面的图表显示了在滚珠丝杠为0.1微米时每一脉冲入的动量。(导向面使用了SLM的SG滚动导轨)无无效的行程,高度僵硬。
因为滚珠丝杠可以施加预压力,所以轴向间隙可以降到零以下,因此预压力可以得到高刚性。如在下面的图表中所示,当轴向负荷在正方向(+)时,工作台的侧向位移。相反地,轴向荷载作用于负(-)方向,而工作台则向(-)方向移动。此外,如果滚珠丝杠在轴向间隙为零时预压,刚性增大,轴向变位量减小。
使用安装。滚珠丝杠装配样件固定滚珠丝杠装配范例-自由式。固定-支撑式滚珠丝杠装配范例。固定型滚珠丝杠装配样件。
线性导轨

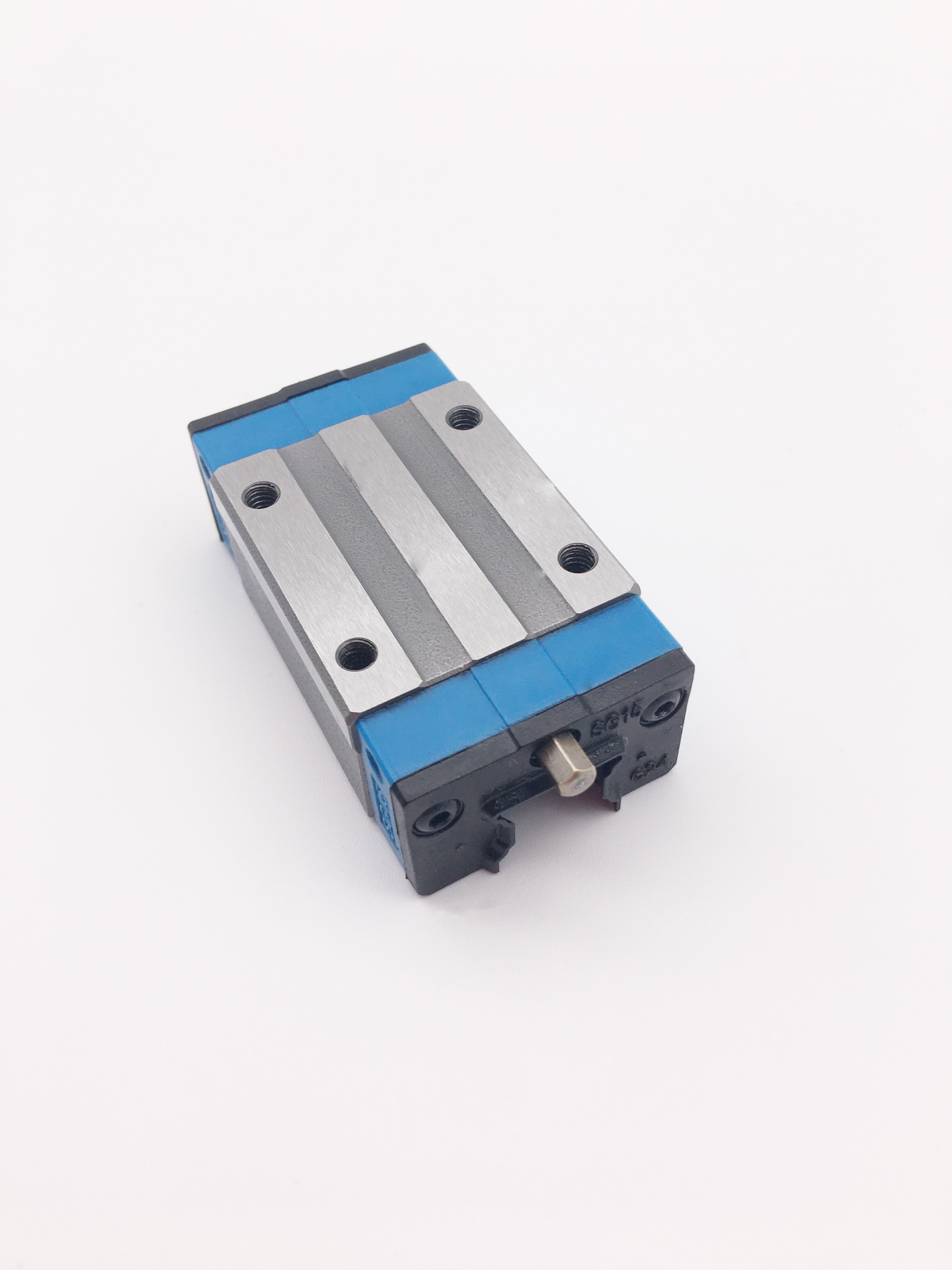

线性导轨又称滑轨,线性导轨,线性滑轨,用于直线往复式运动场合,能实现高精度的高负荷直线运动,就像火车在轨道上运动一样。在SG轨道和SG滑块上,钢球沿4列滚动面和4列滚动面滚动;通过安装在SG滑块上的端盖板,钢球列循环运动。钢球通过保持板固定在SG轨道上,所以即使SG滑块从SG轨道上被拉出,钢球也不会脱落
二是特点:
为了使SG滑块上的4个作用方向(径向、反径向和侧向)具有相同的额定载荷,每个钢球列都被设计为按45度的接触角配置,以便在任何位置都可使用,并且广泛应用。
“高刚型””由于钢球配置为4列排列,具有良好的平衡性,因此能够施加充分的预压力,且易于提升4个方向的刚性。
[自动调心能力]因为SLM独特的正面圆弧槽组合(SG)具有自动调心功能,在预加压力的情况下仍能吸收安装误差,从而获得高精度、平滑和稳定的直线运动。
"极好的耐久性"甚至在预压或偏载下,钢球的差动滑动量也被抑制到最小,从而实现长时间的高耐磨损和高精度维护。
三、轨道与滑块组合:
(SG轨道和SG滑块组合表示)

结合使用的SG轨道与SG滑块具有相同的生产编号。在重新安装SG滑块之前,必须先将SG滑块从SG轨道上拆下,确保它们具有相同的生产编号,并且它们应该朝向同一方向。线杆、导向器及组合使用。设计和使用设备时,我们基本上都采用了直线运动的设备,丝杠和直线导轨的运用场景也很多,比如在XY高速滑台设计中,就采用了两人一组,再加上电机和周边部件组合,可以自由搭建直线运动机构。采用标准化设计及零件可降低设计工时。
