新的导轨系统使机床可获得快速进给速度

文章来源:东莞创驰传动科技有限公司    发布日期:2020-7-21    浏览:1243次


机床制造厂都在尽最大的努力,确保导轨安装的精确性。导轨被加工前,导轨和工作部件都已经过时效处理,以消除内应力。以便确保滑轨的精度,增加滑轨的使用寿命,铲是一种常见的加工工艺方式。

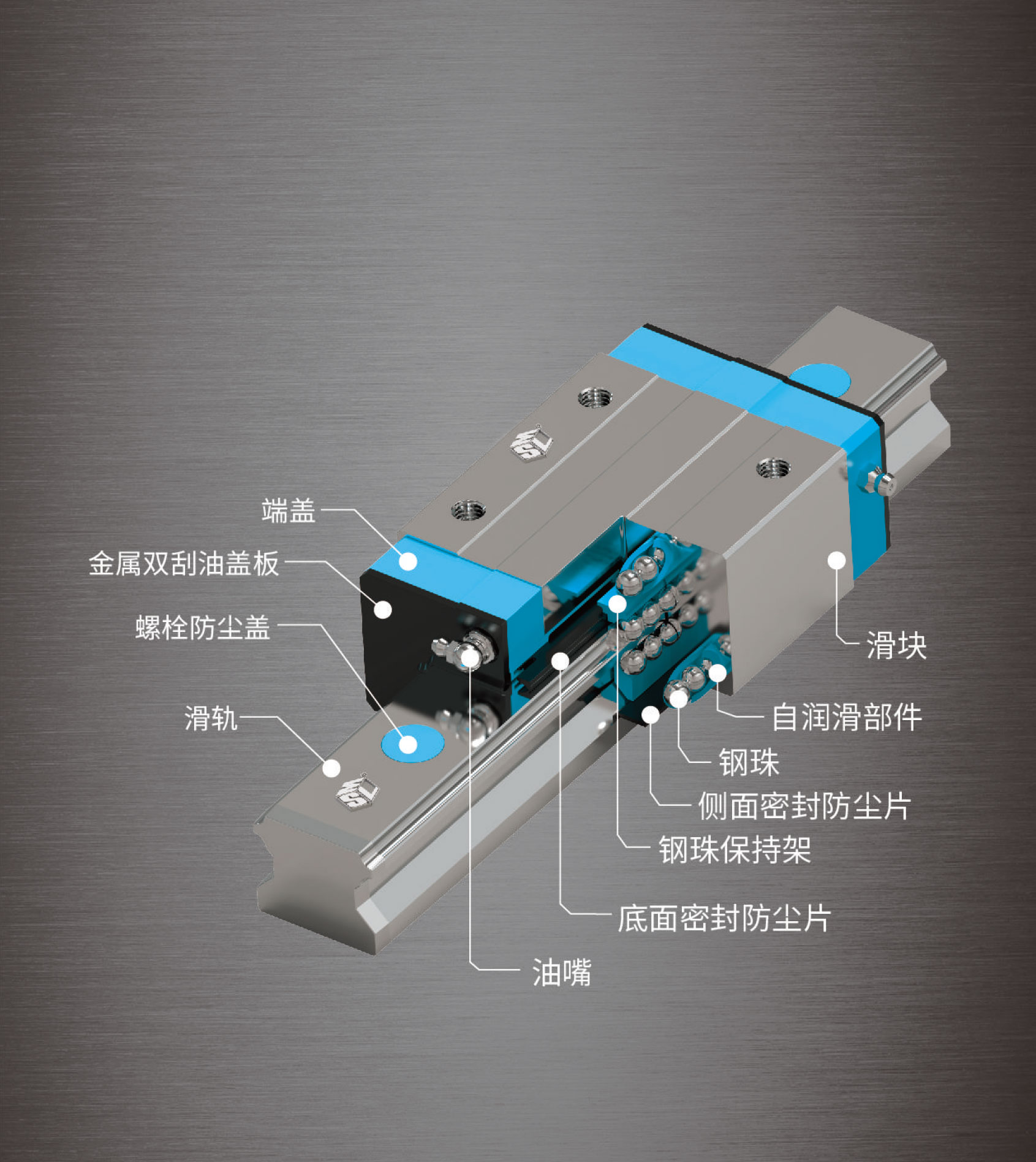

1.线性导轨
新的导轨系统使机床可获得快速进给速度,在主轴转速相同的情况下,快速进给是直线导轨的特点。直线导轨与平面导轨一样,有两个基本元件;一个作为导向的为固定元件,另一个是移动元件。为了保证机床的精度,床身或立柱少量的铲花是必不可少的,一般情况下,安装比较简单。直线导轨的移动元件和固定元件之间不用中间介质,而用滚动钢球。因为滚动钢球适应于高速运动、摩擦系数小、灵敏度高,满足运动部件的工作要求,如机床的刀架,拖板等。工作时间过长,钢球开始磨损,作用在钢球上的预加负载开始减弱,导致机床工作部件运动精度的降低。如果要保持初始精度,必须更换导轨支架,甚至更换导轨。如果导轨系统已有预加负载作用。系统精度已丧失,唯一的方法是更换滚动元件。
2.直线滚柱导轨
直线滚柱导轨系统是平面导轨与直线滚柱导轨的组合,用滚柱安装在平行导轨上,用滚柱代替钢球承载机床的运动部件。优点是接触面积大、承载负荷大、灵敏度高。从床身尾部看,支架与滚柱置于平面导轨的顶面和侧面,为了获得高精度,在机床工作部件和支架内面之间,设置一块楔板,使预加负载作用于支架的侧面。楔板的工作原理与斜铁相似,工作部件的重量作用于支架的顶面。由于作用在导轨系统上的预加负荷是可调的,为此楔板的损失得到补偿,这一特点被广泛用于中型或大型机床上,因为它对CNC指令反应灵敏,承受负荷大,直线滚柱导轨系统比传统的平面导机能经受高速运转,改善机床的性能。
3.镶钢导轨
机床上最常用的导轨形式是镶钢导轨,它的使用已有很长的历史。镶钢导轨是导轨系统的固定元件,其截面为矩形。它可水平装在机床的床身上,也可以与床身铸成一体,分别被称为镶钢式或整体式。镶钢式导轨是由钢制成的,经淬硬和磨削。硬度在洛氏硬度60度以上、把镶钢导轨用螺钉或粘结剂(环氧树脂)贴在机床床身或经刮研的立柱配合表面上,确保导轨获得最佳的平面度。该方式便于维护保养和拆换,简便易行,遭受维护保养工作人员的热烈欢迎。
4.滑动导轨

传统导轨的发展,首先表现在滑动元件和导轨形式上,滑动导轨的特点是导轨和滑动件之间使用了介质,形式的不同在于选择不同的介质。液压压力在许多轨道系统中有着广泛的应用。负压导轨便是在其中之一,在工作压力的功效下,齿轮油进到折动件的槽中,在导轨和折动件中间产生浮油,将导轨和挪动件分隔,进而大幅度减少挪动件的滑动摩擦力。静压滑轨对重负荷十分合理,能够赔偿轴力负荷。另一种以油为介质的导轨是动压导轨,动压导轨与静压导轨的区别是油不在压力下工作。空气也可用于运动部件与导轨之间的介质,它还有气动静压导轨和气动压力导轨两种形式。
